超音波洗浄ユニット

■チヨダエレクトリックと超音波洗浄機
当社は、1980年初代超音波洗浄機YGシリーズを開発・発売しました。
現在、医療向け産業向け超音波洗浄機の開発・製造・販売を一貫して行うメーカーです。
超音波要素義医術、電子回路設計技術、圧力容器で培った高度な溶接技術を融合した製品を提供しています。

製品ラインナップ

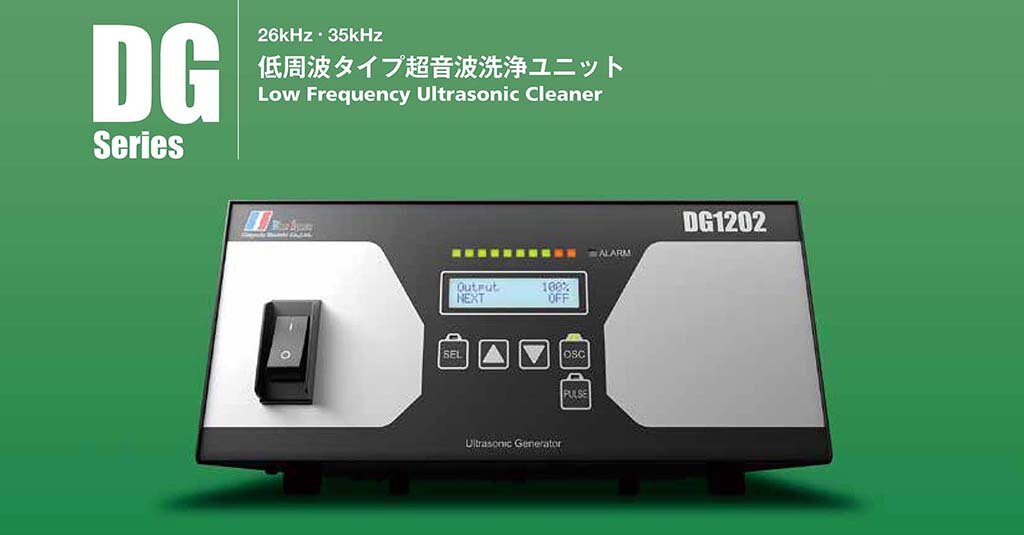

低周波タイプ超音波洗浄ユニット DGシリーズ [第4世代]

70kHz以上の周波数帯は衝撃は弱いものの波形の周期が短いことから、製品に隈なくあたり細かな粒子除去やすすぎに適しています。また、直進性が高いことから狭ピッチのレイアウトされた洗浄物の間に新液を送り置換促進を行う効果があります。

中間周波超音波洗浄ユニット HGシリーズ [第4世代]

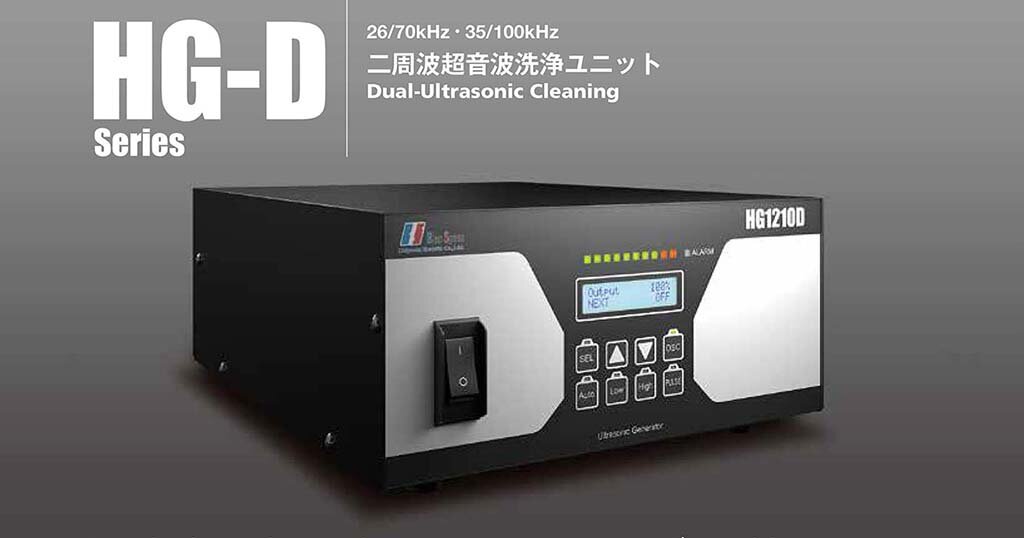

二周波超音波洗浄ユニット HG-Dシリーズ [第4世代]

低周波帯の強い衝撃と中間周波帯の粒子除去、新液置換の特性を併せ持つ製品です。同一槽で洗浄とすすぎの効果が期待できます。また、低周波、中間周波、二周波を選択することで、硬い製品から傷つきやすい製品まで柔軟に対応が可能です。

低周波超音波洗浄機GPシリーズ

低周波の特長である長い波長から発生する強力な真空気泡を発生させ、加工後の頑固な油汚れや切粉を除去。自動追尾と定出力回路による安定した出力を実現し、また、スイープ機能の詳細設定、出力状態のモニタリング機能を搭載したお客様の使い勝手を追求した超音波発振機です。

中間周波超音波洗浄機HRSシリーズ

中間周波数域の振動を効率よく運転させるため、高速変調回路（High Rate Sweep）を開発。（PAT.P）音圧が高い超音波を水槽内の隅々まで発生させ、コンタミ等精密洗浄に効果を発揮します。

二周波超音波洗浄機HRS-D

脱脂洗浄や粗洗浄に使用される強力な40kHzと、すすぎパーティクル除去に使用される100kHzを発振させ、様々な汚れに対応します。 40kHzでは傷がつき、100kzのみでは洗いきれないワークに最適な超音波です。

１９８０年初代超音波発振機ＹＧシリーズを開発・発売・・・

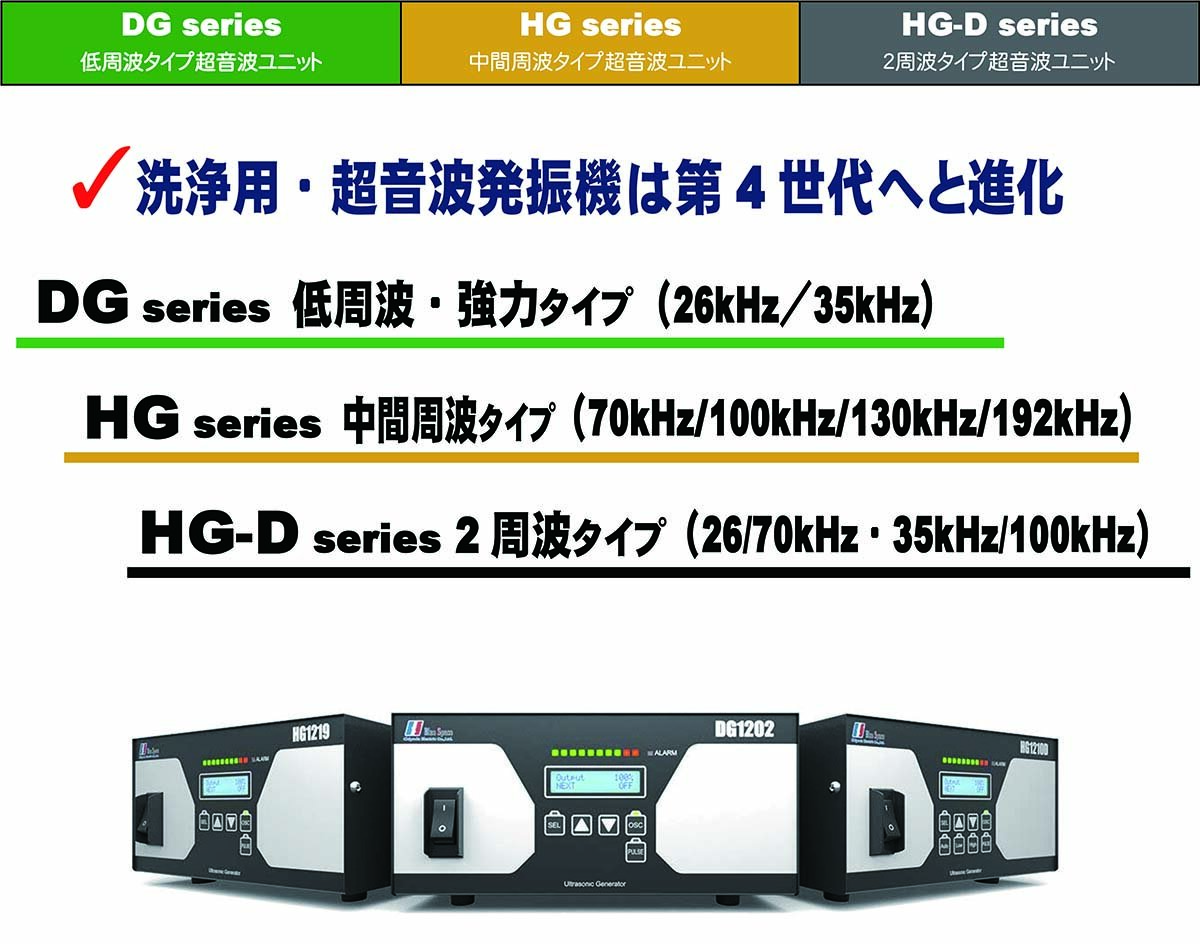

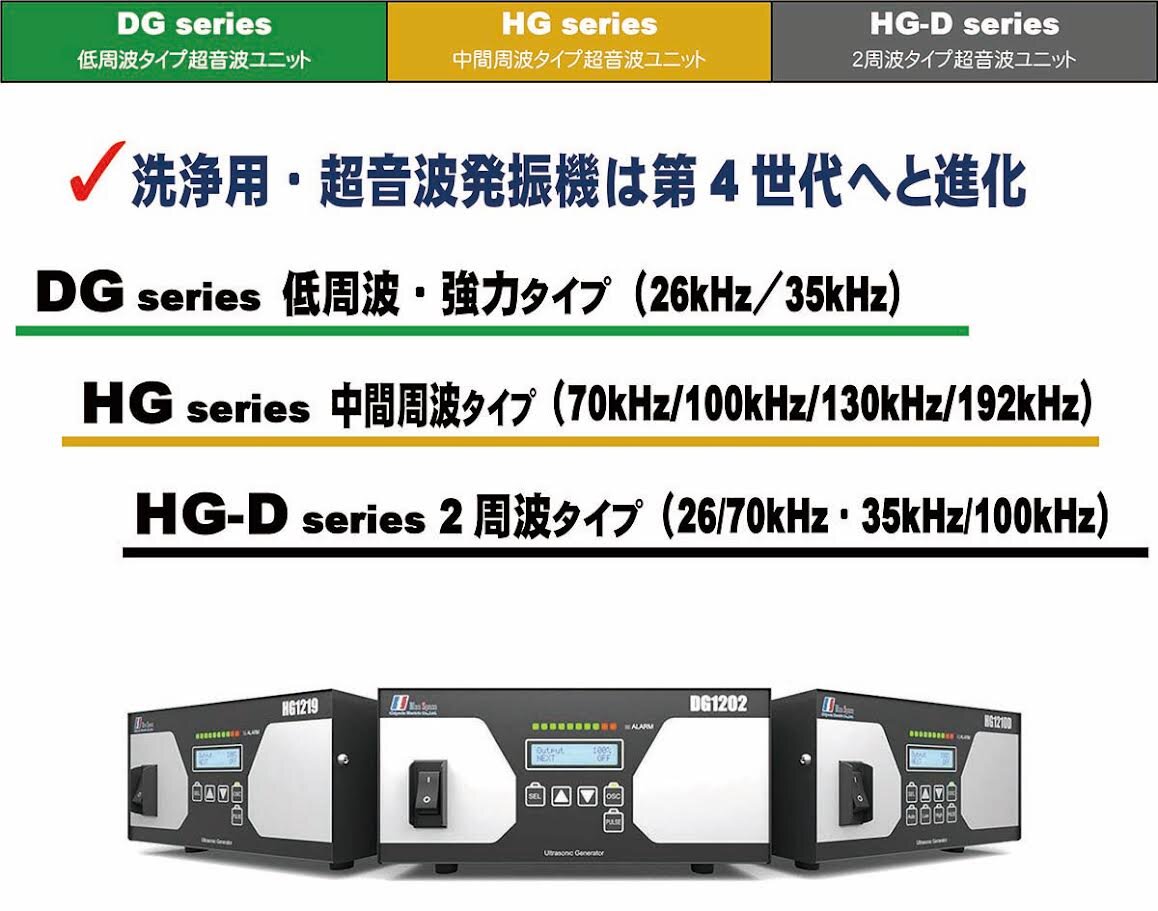

超音波発振機第４世代になるＤＧシリーズへと進化

DG/HG/HG-Dシリーズの特徴

①ＳｉＣパワー半導体を採用。従来機種比１０％の省電力化を実現。

②自動追尾機能が大幅にアップグレード　出力が安定しました。

③フリー電源（１Φ ＡＣ１８０～２６０Ｖ）

電源電圧変動による、超音波発振機出力の変動がありません。

④力率改善回路（ＰＦＣ回路）を搭載。力率を大幅に改善しました。

力率"０．９９max"を実現。工場等の受電設備に負担をかけません。

⑤豊富な出力モードの設定が可能です。

強力洗浄（脱脂洗浄用途）、精密洗浄（傷つきやすいワークの洗浄）の両方に対応します。
１）電圧制御、DUTY制御選択方式
２）自動追尾モード、固定周波数モード、スイープ（変調）モード、間欠照射モードからの選択可能
２）多彩な変調（スイープ）調整機能で洗浄ムラの抑制
３）間欠照射、振幅可変機能は間欠周期の選択が可能で様々な液体の新液置換を促進
